القواطع الكهربائية ورموزها ومعاني الرموز :
تعرفنا في المقالات السابقه الى طريقه عمل القاطع وانواعه حسب الرموز وايضا حسب التيار الكهربائي بالاضافه الى طريقه حساب تيار الفصل للقاطع كلا على حدى حسب الرموز وكانت هذه الرموز هي K,Z,B,C,D,A كما تعرفنا ايضا على استخدامتها اليوم سنتطرق في هذا المقال الى الرموز التي تجدها مكتوبه على القاطع نفسة من الشركة المصنعة ماذا تعني وكيف استفيد منها في اختيار القاطع او شراء عند شرائك للقاطع وهل لهذه الرموز اهمية كبيره .
نجد على يسار الصورة رموز مكتوبة على جسم القاطع وهي على الشكل التالي :
S 203 : هذا الرقم يتبع الى تصنيف الانتاج او بالاحرى رمز يتم وضعه من الشركة المصنعة اثناء التصنيع لا يفيدنا في
خيارات شراء القاطع او اختيار القاطع المناسب .
6000A : وهذا الرقم مهم جدا حيث انه يعبر عن القيمة الكلية التي يتحملها القاطع من حيث تحملة للتيار اي المخزون الكلي وكل ما زاد هذا الرقم كل مازاد سعر القاطع ومتى يكون هذا الرقم مهم ؟ حين يتعرض القاطع للماس الكهرائي اي حينما يكون هناك ماس او شورت في الدارة الكهربائية التي يجب على القاطع فصلها حيث اننا نعلم عند حدوث ماس او شورت كهربائي فلا احد يستطيع
ان يتكهن كم تبلغ قيمة هذا التيار فلذلك يكون هذا الرقم جدا مهم في هذه الحالة .
اما الرقم 3 : فهو يعبر عن حدود القاطع او استخدام القاطع للطاقة الكهربائيه حيث انه تحت التصنيف رقم 3 .
B20A : فهذا يعني انه قاطع من النوع B وتعرفنا على مجال استخدام هذا القاطع وقلنا انه يستخدم ( في التمديدات الكهربائية المنزلية) اما الرقم 20 فهي قيمة القاطع التي يجب ان يفصل عندها في حال ارتفاع التيار الكهربائي ويحمي معده كهربائية على سبيل المثال يجب ان لا تتجواز قيمة تيارها 20 امبير .
بعد ان تعرفنا على هذه الرموز الان جاء دور الفقره الاكثر جدلا بين الكهربائيين وهي توصيل القاطع :

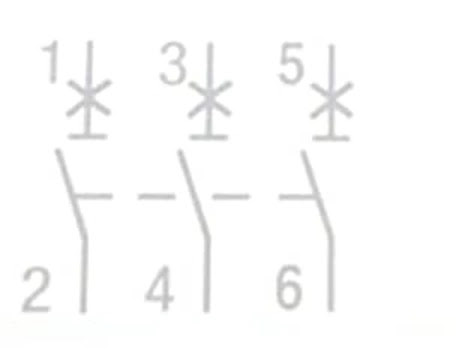

لنشاهد في البداية هذه الرموز او الرسومات الموجدودة على جسم القاطع ونحللها كما في الصورة في الاسفل .
.webp)
الكثير من الكهربائين يستدل بها على طريق التوصيل اي هل يتم توصيل القاطع على الرقم (1) او(3)او(5) نقصد هنا ربط القاطع على الشبكة الكهربائي مصدر التيار ومن ثم يخرج من خلال القاطع الى الارقام (2) او (4) او (6) ومن ثم يتجه بعدها الى المعدة الكهربائية او الداره التي نريد حمايتها من خلال هذا القاطع للاجابة على هذا السؤال سنعرض لكم ايضا صورة اخرى لقاطع احادي الفاز .
نجد ايضا في هذه الصورة للقاطع احادي الفاز هناك رقم (1) و ايضا رقم (2) فكيف تكون طريقة التوصيل هل هي من الرقم (1)
ويدخل ضمن القاطع ويخرج الى الرقم (2) ومن ثم يذهب الى المعدة الكهربائية او الدراة المراد حمايتها من خلال هذا القاطع
لتجنب هذا الجدل سوف نشرح لكم في الدليل الواضح الذي لايقبل الشك الطريقة الصحيحه لربط القاطع .
_ من حيث الربط الصحيح يجب ان يتم من الاسفل الى الاعلى اي من خلال الرقم (2) باتجاه الرقم (1) وهذا لان بنية القاطع كما
وضحنا لكم في المقالات السابقة تتالف من عدة مكونات يمنكنك الاطلاع عليها في المقالات السابقة اما ما يهمنا اليوم هو القطعه التي
تكون ضمن مكونات القاطع وهي التي تسمى (حجرة اطفاء الحريق او الشرار الكهربائي ) او في اللغة الالمانيه تسمى
(Funklöschkammer)
.webp)
من خلال المقارنة بين الصورتين سوف يتبين لك ان التوصيل سوف يكون من الاسفل باتجاه الاعلى اي من الرقم (2)
ضمن القاطع الى الرقم (1) ويخرج ويذهب الى المستهلك او الدراة المراد حمايتها من خلال هذا القاطع لماذا :
لان حجرة اطفاء الحريق او الشرارة (Funklöschkammer)
يجب ان تكون من جهة الشبكه وهذا جدا ضروري لاخماد الحريق اثناء حدوث الماس الكهربائي او الشرارة ومنع
احتراق القاطع وبالتالي تجنب الحريق ضمن الطابلون المنزلي ومنه الى الكبلات وقد يمتد الى المنزل وكل هذا سوف يحدث بسرعه
عاليه جدا قد تتسبب في كارثة . واليك بعض الامثلة والصورة عن تلف وحريق القواطع الكهرابئية في الاسفل .
لذلك يجب تفادي الاخطاء في عمليه التوصيل كي لاتحدث لديك مشاكل وتطيل بنفس الوقت من عمر عمل القاطع .
ملاحظه : قد يتسال احدهم ويقول ان القاطع يعمل في كل الاتجاهات نعم هذا صحيح ولكن نحن بينا طريقة الربط الصحيحه وانت يجب ان تعرف ذلك بالدليل وانت حر في عملك نحن علينا ان نرشدك وانت من يقرر كيف تعمل .
اصدقائي الى هنا نكون قد بينا عمل القاطع الكهربائي وطريقه تركيبه الصحيحه اتمنى ان تترك لنا انطباع عن المحتوى بشكل عام
وايضا عن موقعنا الالكتروني هذا . تحياتي لكم وسنلتقي باذن الله في مقالات اخرى
