القواطع الكهربائية ورموزها ومعاني الرموز وطريقة التوصيل الصحيحة

الرموز الكهربائية :

الرموز الكهربائيه واهميتها في فهم المخططات الكهربائيه يجب التعرف عليها وفهمها وهنا سنترك لكم الرموز

اولا:

تصنف الرموز الكهربائية الى عدة اقسام :

1.  الرموز الكهربائية المستخدمة في التمديدات الكهربائية المنزلية
2.  الرموز الكهربائية المستخدمة في المجال الصناعي والتحكم
3. في الدوائر الالكترونية
4. تصنف ايضا بشكل خاص في بعض براماج التحكم مثل الادوات التي تتحكم في تشغيل المنازل والشركات والتي تسمى سمارت الذكية مثل knx ,logo ,easy والكثير غيرها ممكن ان تجد رموز خاصة بها .

سوف نوضح في هذا المقال الفرق بينها وتصنيفها :

1- الرموز الكهربائية المنزلية :

• خط التريض
• خط المحايد او النيوترال
• الفاز
• شكل الشبكة الكهربائية هل هي ثلاث فاز او احادي الفاز
• علب التوزيع او نقاط التفرع
• شكل الطابلون المنزلي او رمزة في المخطط
• رموز القواطع الكهربائية
• اجهزة الحماية RCD
• رموز قواطع الفيوز
• اشكال المفاتيح الكهربائية (احادي-ثنائي)
• انواع ورموز البرايز الكهربائية ايضا هل على شبكة 230 فولط ام 400 فولط
• رموز اللمبات هل هي من النوع الفلور سنت ام لمبات عادية مع محول او بدون محول
• ريلية التحكم بالوقت مثلا الخاصة في الادراج او السلالم
• حساسات الحركة بالنسبة للتحكم في الانارة
• ايضا ريلية الصدمة الكهربائية
• رموز الكبلات كبل تغذية كهربائية ام كبل لنقل الاشارة والمعلومات
• رمز الميكرفون
• رمز الجرس
• رمز التلفون
• رمز الكميرا
• رمز الفرن الكهربائي
• رمز السخان الكهربائي
• رمز المكيف
• رمز المحركات الصغيرة التي تتحكم في المحركات الخاصة في النوافذ فتح واغلاق النوافذ

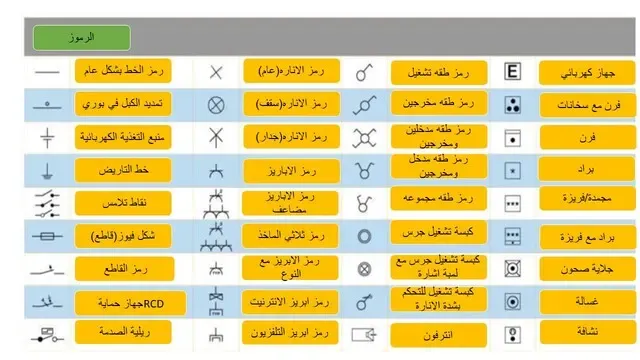

• هذه اغلب التسميات المستخدمة تقريبا في المخططات الكهربائية سوف انشر صورة لتوضح لك الرموز .

ثانيا :

رموز الريليهات .

سنعرف في البداية الريلية بكل بساطة :

الريلية هو مفتاح كهرومغناطيسي أو كهروميكانيكي. يمكن من خلاله  تشغيل الدوائر الكهربائية أو إيقاف تشغيلها أو تبديلها باستخدام الريلية والذي يكون مؤلف من ملف ملفوف على قطعة حديد وايضا ربط مكيانيكي لاجراء عملية الفصل والوصل .

 المزايا:

• غير مكلف على الرغم من ارتفاع أسعار المواد الخام.
• سهولة تكامل الدائرة الكهربائية.
• تؤمن مزيج من التيار القوي والضعيف بنفس الوقت .
• تؤمن عزل  لدائرة الحمل.

على الرغم من مزاياها ، يتم استبدال الالريليهات في الوقت الحاضر غالبا بأشباه الموصلات ودوائر أشباه الموصلات. هذه لديها سرعة تحويل أفضل وتشغيل صامت وليست حساسة للاهتزازات حيث ان الريليهات تتأثر غالبا في الاهتزازات التي تحيط بها .

انواع الريليهات :

1- Reed relay

يعمل عندما يصل تيار كهربائي الى الملف الخاص به بحيث يولد هذا الملف حقل مغناطيسي على قطعه من الحديد موجودة في داخلة وتقوم هذه بدورها على سحب نقاط التلامس للؤيلية بمجرد وصول التيار الى الملف وتفصل بمجرد قطع التيار الكهربائي عنه ..

2- Latching relay او يسمى في الالمانية Stromstoßschalter

  كمبدا العمل والبنية هو نفس الريلية السابق ولكن هنا فية ميزة اخرى انه يبدل نقاط التلامس الخاص به بمجرد مرور التيار ولا يوعد الى وضعة السابق اي قبل التشغيل الا بارسال نبضة تيار كهربائي اخرى الى ملفة



3- Contactor relay او يسمى في الالمانية Schützrelais

هو عبارة عن الكونتكتر العادي الفرق بينهم انه مصمم او ان نقاط تلامسة مصممه لتحمل تيارات عاليه نوعا ما اكثر من الريلية العادية قد تصل الى 400 فولت او 690 فولت فب بعض الاحيان .

4- Mercury-Wetted relay

يوجد في داخلها زئبق وتعمل على حسب حركة الزئبق.



5- Solid-state relay

يعمل من خلال اللوحة الإلكترونية الموجودة بداخله، على عكس بعض الريليهات التي تعمل من خلال الأجزاء الميكانيكية والملف المغناطيسي.

6- Overload protection relays

يعمل على حماية الاحمال الكهربائية وخصوصا المحركات من ارتفاع التيار الكهربائي .



7-on delay and off delay timer

وتكتب في الالمانية ايضا

Relais rückfallverzögert (a): بعد تشغيل الملف الخاص في الريلية ستبقى الريليه مفعلة وتبدل نقاطها لفترة من الزمن ثم تعود الى وضعها السابق

Relais anzugsverzögert (b):  بعد تشغيل الريلية لا تتبدل النقاط فورا بل تنتظر فترة من الزمن ثم بعدها تبدل نقاط التماس للريلية .

ملاحظة : هذة الريليهات الاكثر استخداما ويجب فهم مبدا العمل كي يتسطيع الشخص الاستفادة من مبدا العمل الخاص في الريليهات ويوظفها في المكان الماناسب ويسهل ايضا عملة . في الاسفل الجدول والرموز الخاصة في هذه الريليهات السابقة .

وهنا ايضا الرمز بشكل منفصل مع الستمية في اللغة الالمانية .

Relais rückfallverzögert (a)

Relais anzugsverzögert (b)

الى هنا نتمنى للجميع التوفيق اترك لنا استفسارك وسنرد عليك بكل تاكيد .
